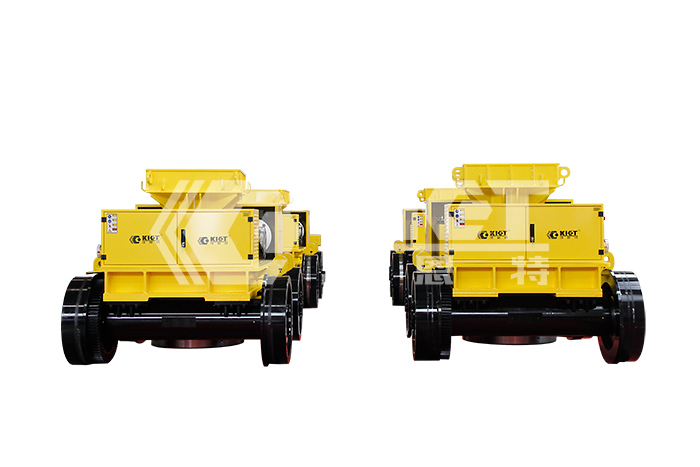

智能液壓小車4臺聯機

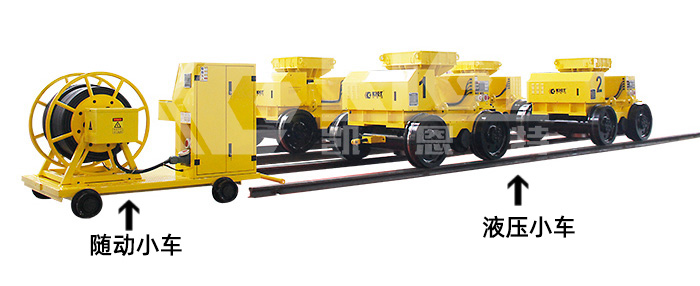

智能液壓小車整體可分為液壓小車和隨動小車兩大部分，其中液壓小車具備單臺200T頂升能力，以及由液壓馬達進行驅動達到在軌行走能力。隨動小車承載主控制柜和卷線盤，通過連桿機構與液壓小車相連接，由液壓小車帶動隨動小車行走，達到實時跟隨效果。以下將分別對兩部分進行說明。

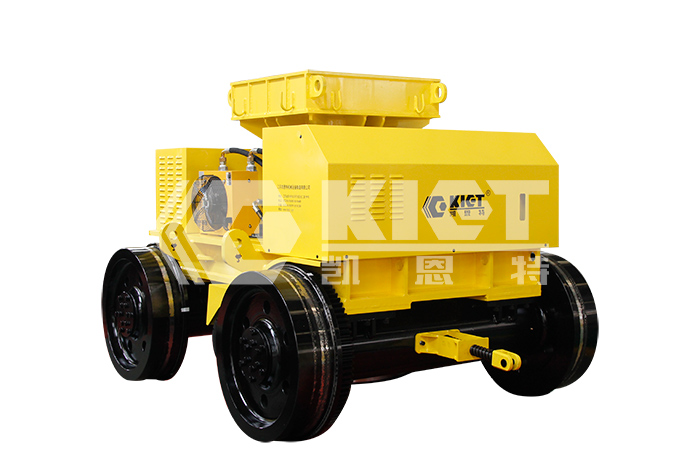

液壓小車

液壓小車

液壓小車主要由主頂升裝置、行走裝置、液壓油箱、綜合閥組等組成。

主頂升裝置主要有頂升油缸以及頂部鞍座組成。

頂部鞍座

頂升機構頂部設置有鞍座，使該頂升裝置具有 5°的偏轉角度，以解決應因接觸面不平整而可能導致的風險，時刻保證載荷的“面”接觸。

頂升油缸

該滑移裝置是一款減磨材料，其與下表面滑移板組成滑移副，便于水平方向的移動。

行走裝置

行走裝置通過馬達快慢切換閥來控制馬達快慢檔位切換。馬達換向閥則用來控制液壓馬達正反轉動作。

隨動小車

隨動小車

主控制柜

主控制柜集成了控制程序、操作面板、按鈕為一體，使用者可以通過按鈕和顯示屏進行設備的整體控制。

主控系統

本成套系統中存在多臺設備的聯機，從而實現 4 臺設備的聯動控制要求，該成套組網采用 Profinet 通訊技術，Profinet 技術是目前國際上通用的現場以太網標準之一，以其獨特的技術特點、嚴格的認證規范、開放的標準、眾多廠商的支持和不斷發展的應用行規，已成為最重要的現場總線標準。

智能液壓小車

智能液壓小車主要參數：

設備承載力：200T

系統壓力：31.5MPa

頂升油缸行程：300mm

支撐油缸行程：150mm

本體高度：1595mm

適應軌道：P38

軌道寬度：1520mm

系統電源：AC 380V/50HZ

系統流量：16L/Min

系統功率：11KW

油箱容積：50L

空載行走速度：4.8m/min

設備重量：8000Kg

承載行走速度：3m/min
