三維頂升系統采用分體式結構，低本體高度，以及超小體積，適應操作受限的場合。通過三維設備控制系統，對聯機同步控制。該設備主要專為大型負載物實現平移及三維空間位置精確調整作業而設計開發的專用工具類產品，通過液壓系統的的智能化控制，實現重載平移、同步頂升、同步降落，可使重載物3個維度，6個方向進行精確位置調整。

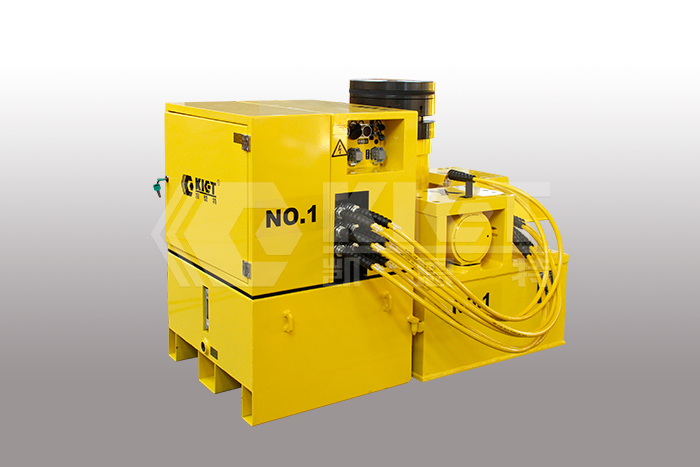

KET-TZJ-180 三維頂升系統

KET-TZJ-180 三維頂升系統參數：

單臺三維調整儀承載能力 180T

Z向調整范圍（垂直調整方向） 0-200mm

X向調整范圍（水平調整方向） 0-40mm

Y向調整范圍（水平調整方向） 0-40mm

Z向垂直缸偏載角度 5°

本機高度 900mm

本機寬度 660mm

本機長度 1200mm

本機重量 ≤0.9T

頂升泵站流量 ≥1L/min

供電要求 三相 380V±10%交流電/50Hz

設備電控防護等級 IP55

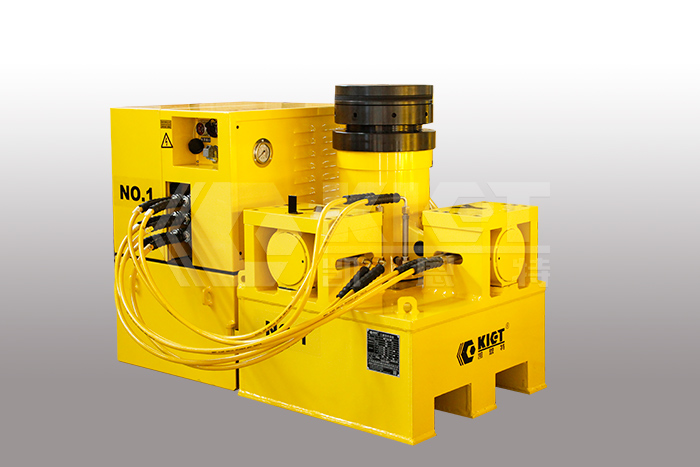

主頂升機構、水平調整機構以及頂升系統液壓站

主頂升機構、水平調整機構以及頂升系統液壓站：

當設備頂升調整到位后，可將鎖母順時針旋轉至與缸體接觸，設備即可長時間保持負載頂升高度。

水平裝置能夠?qū)崿F(xiàn)X/Y方向的平移動作。

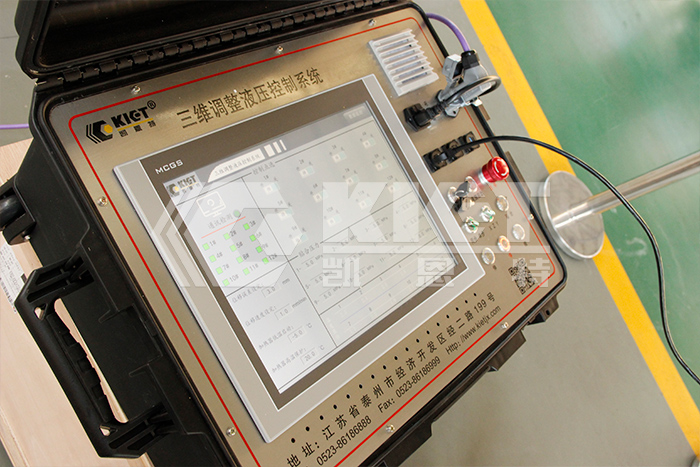

三維頂升系統主控系統

主控系統：

集成有人機界面，可以實時先當當前的動作數據和相關報警信息。

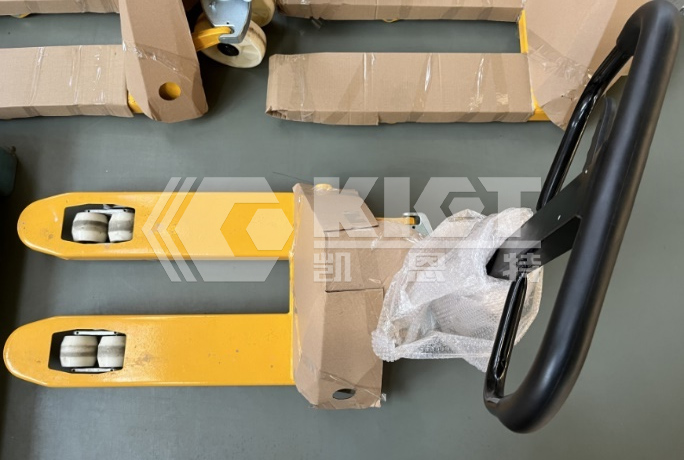

三維頂升系統設備轉運小車

設備轉運小車：

由于現場空間位置的有限，叉車作業難以進行，故為每套設備配備了這種小型的手動移運叉車，轉運方便快捷。
