特性：帶橫向調節的滑移模塊。
用途：可用于大型構件或設備的移動和三維空間精確定位。

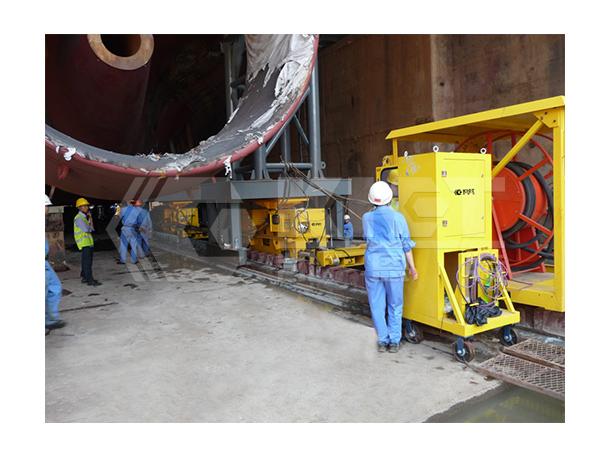

三維重載滑移液壓系統具有重載同步滑移移動和三維空間精確定位的能力，可用于大型構件或設備的移動和三維空間精確定位。采用重載滑移的方式，確保移動過程中的安全可靠。每臺承載設備具備最大 600 噸的頂升能力，系統可接入最多 100 臺設備進行聯動同步控制。系統具備一鍵“自動找零位”功能。無論構件基準面如何復雜，系統能使得所有承載設備同時接觸上構件然后執行重載升降和調整定位。
系統采用通訊總線組網方式，一根通訊總線快插串聯連接中央同步控制臺和多臺承載設備進行全部信息的通訊。每臺承載設備均為完整的液壓，機械和電氣控制單元，只需要采用通訊總線在中央同步控制臺和每臺設備之間進行快速連接即可建立完整系統。
具備高達 1mm 的同步定位精度，所有參數均可在中央控制臺根據工況需要而設定。電腦中央控制臺可設定系統參數，并適時顯示設備的壓力，位移和故障等信息。
| 產品 | 功能與特點 |
| 電腦同步控制臺 | 同步控制臺進行控制指令發布和信息的收集處理； 主要硬件由工業觸摸屏電腦和PLC模塊組成。 |

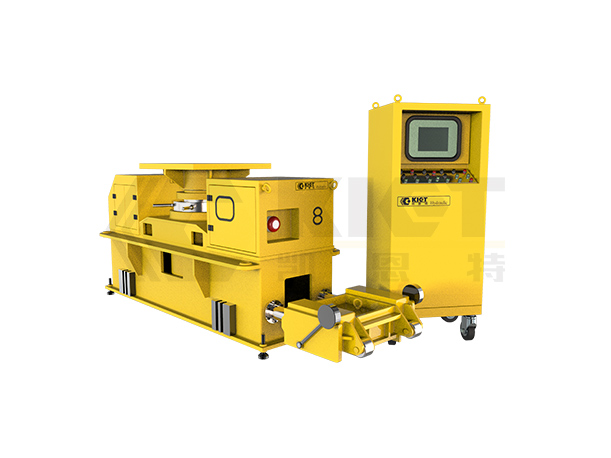

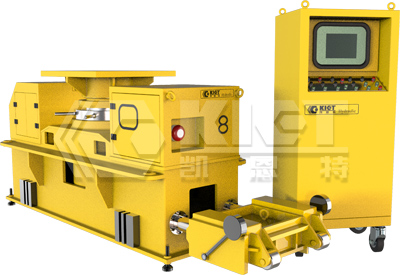

| 重載滑移車 | 由重載車體，液壓千斤頂，液壓控制閥和PLC控制模塊組成； 承載重載構件并進行升降移動等三維六向動作。 |
| 模塊式滑移軌道 | 提供滑移承載面并減少摩擦力。每根長度固定為6m； 可模塊化快速拼裝。分列兩排進行鋪設安裝。 |
| 移動供電車 | 跟隨構件和設備行走同時為設備提供電力動力源； 分別布置在兩側滑移軌道處。 |
| 通訊總線 | 連接同步控制臺和重載設備之間的通訊總線； 采用一根總線串聯連接多臺重載設備，快插連接。 |
| 工況與需求概述 | 主要配置清單 | |
| 工況與需求匯總 | 產品名稱 | 數量 |
| 總構件重量3000噸，長50米，寬20米 | 八點同步控制臺 | 1 |
| 構件距離地面1.5米，需要移動60米距離 | 600噸重載滑移車 | 8 |
| 需要橫向移動調整能力，橫向調整不超±30mm | 6米長滑移軌道 | 24 |
| 全部移動和定位，時間不超過6小時 | 70米線供電車 | 2 |
| 基礎經過打樁處理，具備足夠地面承載力 | 20米長通訊總線 | 8 |
