PLC濃縮機液壓系統配置方案

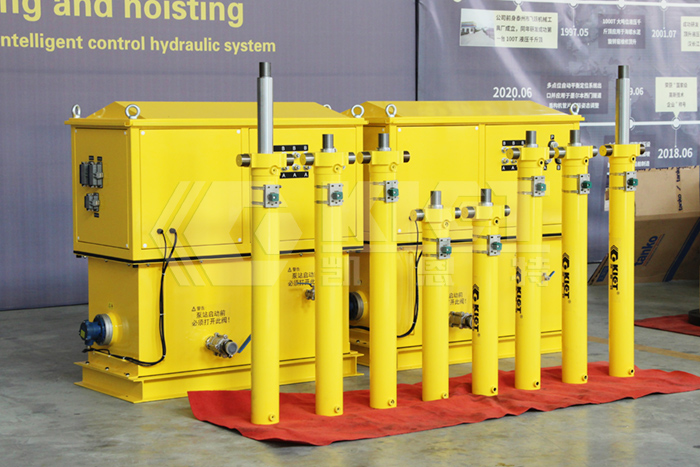

該配置包含PLC濃縮機液壓系統2套、16T雙作用提升液壓油缸8臺。

PLC濃縮機液壓系統參數：

型號：JD-DBTB-300-1100

提升系統壓力：20MPa

提升系統流量：6.5L/min

提升系統功率：3KW 380V 50Hz

行走系統壓力：6.3MPa

行走系統流量：82L/min

行走系統功率：11KW 380V 50Hz

油箱容積：120L

雙作用提升液壓油缸1參數：

最大頂推力：16T

油缸行程：910mm

本體總長：1384mm

工作壓力：20MPa

安裝高度：327.5mm

雙作用提升液壓油缸2參數：

最大頂推力：16T

油缸行程：660mm

本體總長：906mm

工作壓力：20MPa

安裝高度：100mm
