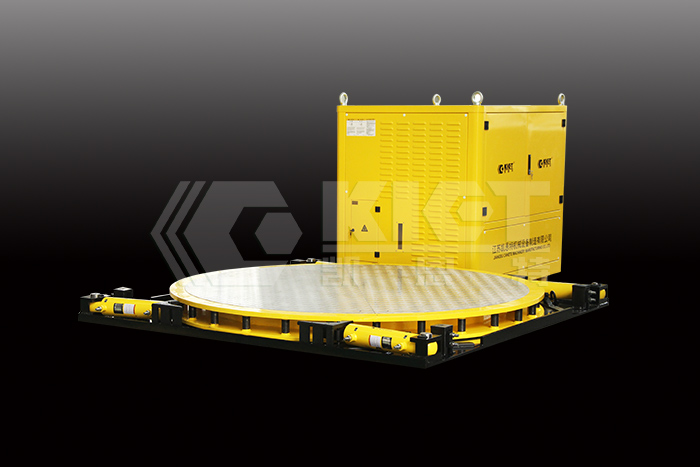

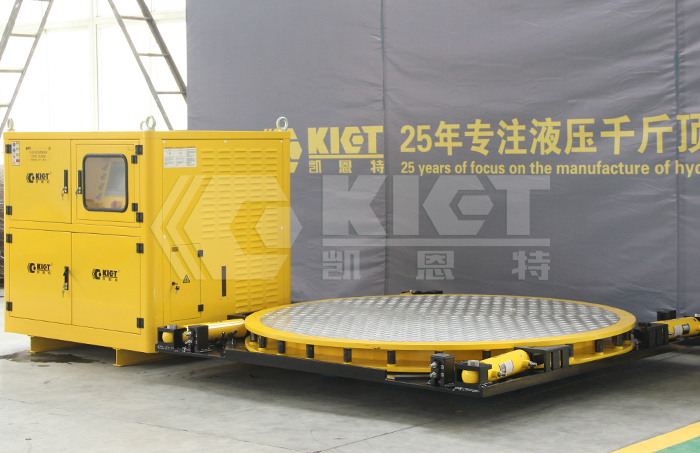

液壓轉盤成套配置方案

液壓轉盤針對空間受限的場合，需要圍繞中心點旋轉，滿足360°轉向。液壓轉盤通過四點變頻系統控制轉盤油缸同步伸縮，從而帶動轉盤的勻速旋轉。通過自帶頂升液壓千斤頂，實現液壓轉盤的小距離頂升。

配置清單：液壓轉盤、雙作用四點變頻控制系統、液壓軟管。

液壓轉盤參數：

承載能力：250T

每行程旋轉角度：12.5°

垂直頂升高度：30mm

雙作用四點變頻控制系統參數：

額定壓力：70MPa

額定流量：2L/min×4臺

電機功率：2.2Kw×4臺

工作電壓：380V 50Hz

同步頂升精度：±0.2mm

同步頂推定位精度：±2mm
