本次交付客戶配置清單：

4臺定制螺栓拉伸器，2臺手動泵，4根油管。

拉伸器型號：M42×4.5

行程12mm

油壓面積：3963mm2

工作壓力30MPa

預緊拉伸力：119KN

最大工作壓力：70MPa

最大預緊拉伸力：277KN

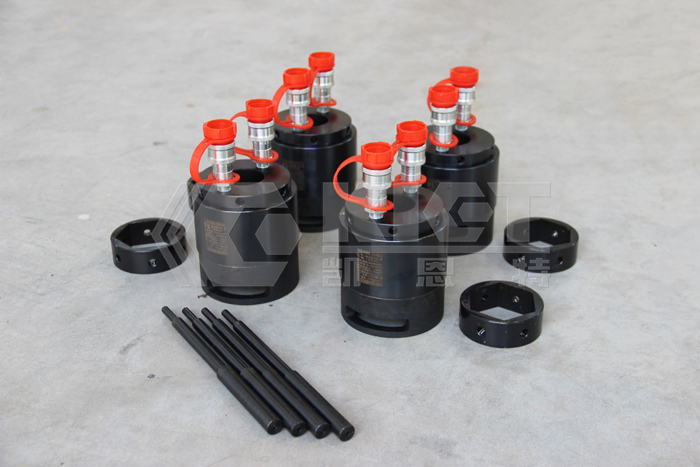

下面為大家展示實物圖

螺栓拉伸器清單

定制流程：

減少使用墊片。如果受力面壓力過大，不能避免使用墊圈。選擇較大的墊片能夠讓BTC支撐在墊片上;

根據所需要的預緊力，螺紋突出量h 與外螺紋直徑d之間的比例應大于(1.0h ≥ 2 21.0 Xd);

建議考慮螺栓的螺牙(建議根據DIN2510第二部分進行設計);

夾角長度Ik與外螺紋直徑d之間的比例應大于2.0(Ik≥2.0Xd);

在最大屈服點F0.2時，預緊力FVM可能不會延長螺栓載荷;

螺栓與支撐面之間的垂直度(公差為1)，另外建議使用萬向墊片;

請考慮緊固件與其它組件位置公差和形狀公差;

應檢查在支撐區域的受力面壓力PG;

請考慮表面材質或涂層可能會影響拉伸結果。
