破壞性無砟軌道板實驗，在反力墻作用下，逐步加載四點力同步，測出四點位力與位移之間的曲線關系圖。 最終選用四點2.2KW變頻控制同步頂升液壓系統，4個100噸，行程150mm,本體高度280mm的液壓千斤頂，8根30米長主油管，30米長的傳感器信號檢測裝置,同時還配備4套100T的稱重傳感器進行精確的力反饋。

武漢鐵四院無砟軌道加載試驗

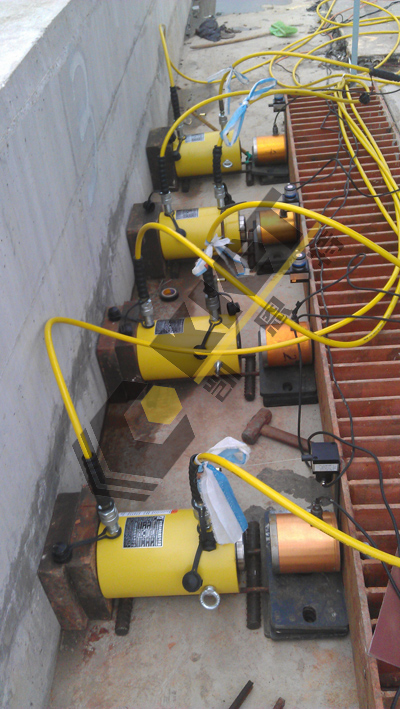

4臺100T行程150mm雙作用液壓千斤頂

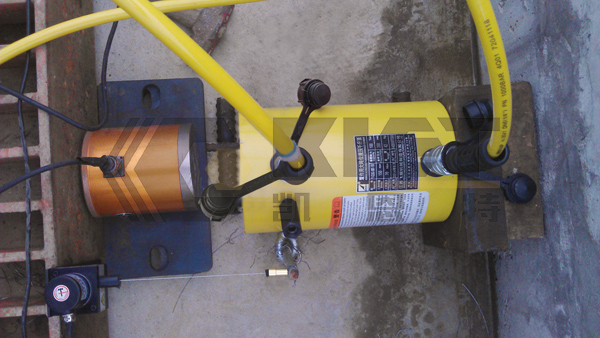

逐步加載液壓千斤頂

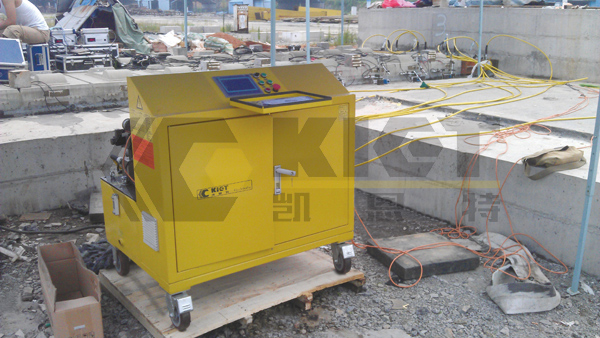

四點智能變頻控制同步頂升液壓系統

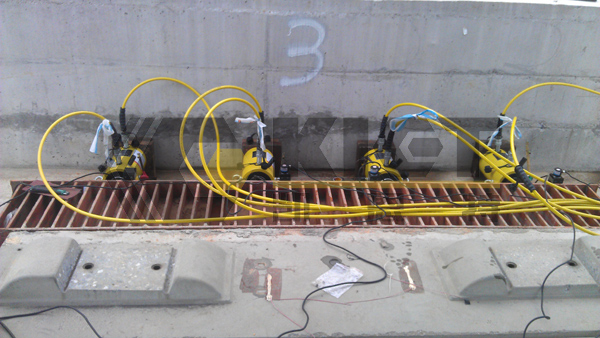

逐步加載四點力同步
